| 產品名稱： |
769YP-30T粉末壓片機769YP30T小型油壓機 |
| 產品型號： |
769YP-30T粉末壓片機769YP30T小型油壓機 |
| 產品產地： |
上海 |
| 產品特點： |
上海華巖儀器設備有限公司生產銷售769YP-30T粉末壓片機769YP30T小型油壓機 |
    |
|
| 訂購指南 (點擊下面具體的產品名稱來查看詳細介紹) |
| 769YP-30T粉末壓片機769YP30T小型油壓機 詳細信息 |
|
上海華巖儀器設備有限公司生產銷售769YP-30T粉末壓片機769YP30T小型油壓機
769YP-30T技術參數
壓力范圍 0~30噸（0~35MPa）
活塞直徑 Φ87mm
最大活塞行程 20mm
工作空間 140×140×200mm
壓力穩定性 ≤1MPa/5min
重 量 50公斤
外形尺寸 470×260×530mm
操作說明 Operating Instructions
先將注油孔螺釘13旋松，順時針擰緊放油閥7，將模具置于工作臺5的中央，用絲杠2擰緊后，前后搖動手動壓把11，達到所需壓力，保壓后，逆時針?biāo)砷_放油閥7，取下模具即可。
注意事項 Notes
（1）使用前必須先松開注油孔螺釘13，壓片機才能正常工作
（2）定期在絲杠2及柱塞泵12處加潤滑油
（3）加壓決不允許超過機器的壓力范圍，否則會發生危險
（4）壓片機使用清潔的46號機油為宜，絕不可用剎車油
（5）加壓時感覺手動壓把11有力，但壓力表10無指示，應立即卸荷檢查壓力表10
（6）新機器或較長一段時間沒有使用時，在用之前稍緊放油閥，加壓到20~25MPa時即卸荷，連續重復2~3次，即可正常使用
（7）大活塞6不要超過行程20mm
|

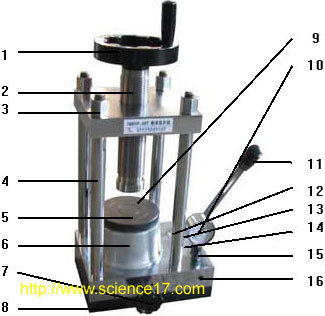

儀器結構 Instrument structure
1、手輪 2、螺母 3、絲杠
4、立柱 5、工作臺
6、大油缸 7、放油閥
8、油池 9、電器盒
10、電機 11、壓力表
12、壓力表調節螺釘
13、減速箱 14、注油孔螺釘
15、吸油閥 16、出油閥
17、電源開關
|
|
|
電動機10經減速箱13及斜盤來驅動雙柱塞泵，液壓油經吸油閥15及出油閥16壓入大油缸中產生壓力，電接點壓力表11顯示并控制系統中壓強，達到所設定的壓力后電動機10自動停止工作，松開放油閥7卸壓后，大活塞6自動復位。
|
|
壓力換算 Pressure conversion
|
油缸實際壓力（噸）
|
6
|
12
|
18
|
24
|
30
|
36
|
40
|
|
壓力表示值（MPa）
|
5
|
10
|
15
|
20
|
25
|
30
|
33.3
|
故障排除 Troubleshooting
|
故障
|
原因
|
排除方式
|
|
無壓
|
1、出油閥16內閥口鋼珠密封不嚴或有異物
2、無油
|
1、用6mm內六角扳手旋開閥螺釘16，取出彈簧，再用一根6mm左右的鐵棒或螺釘，一個頭頂住鋼珠，另一頭附磁鐵，吸出鋼珠，清洗鐵屑或異物，再依次復位
2、旋開閥螺釘15，注入油后，用手指按住閥口，開動機器，感到非常有力時，再擰緊閥螺釘15即可
3、從注油孔加30號清潔機油
|
|
上壓不穩且慢
|
1、漏油
2、放油閥7擰緊力不夠
3、小柱塞泵12內有殘留氣體
4、大活塞6內有殘余氣體
|
1、檢查漏油處，擰緊或排除
2、擰緊放油閥手輪7
3、將整機后仰90°即表面向上擺動手柄11若干次（后仰時要擰緊注油孔螺釘13）
4、擰開頂部大螺釘，關緊放油閥7打壓至油液溢出，再擰上頂部螺釘
|
|
絲杠彎曲
|
1、769YP-15A加壓超過25MPa
769YP-24B加壓超過40MPa
769YP-30T加壓超過35MPa
2、立柱大螺母松動
|
1、調直或更新絲杠
2、及時擰緊大螺母
|
上海華巖儀器設備有限公司生產銷售769YP-30T粉末壓片機（小型油壓機）
|
